Кнопка управления ВУУК-3КВ-КН-ЛИН-ВС

Кнопка управления ВУУК-3КВ-КН-ЛИН-ВС

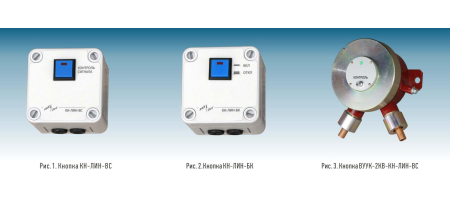

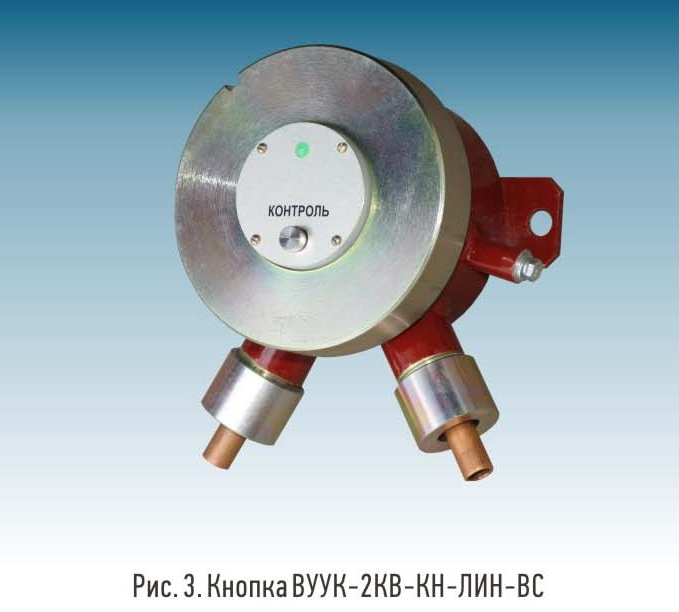

Кнопка управления

Маркировка взрывозащиты 1ExdIIBT4

Назначение, область применения

Предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах.

Применяются во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты.

Устройство

Корпус коробок выполнен из стали 09Г2С, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Кабельные вводы вварены в корпус. Герметичность корпуса обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпус имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяемые кабели - круглого сечения. Соединение проводов кабелей осуществляется к винтовым клеммным зажимам - два провода сечением до 2 мм2 в каждый зажим. Габаритные и установочные размеры коробок приведены на рис. 2.

{gallery width=400}for_goods/104_2.jpg{/gallery}

Технические параметры

• Количество кабельных вводов: 1 ... 6.
• Диаметр кабеля, мм: 5 ... 12 (кабельный ввод D12).
• Число клеммных зажимов: 2 ... 14 шт.
• Максимальное напряжение (АС, DC), В: 300.
• Максимальная сила тока, А: 10.
• Маркировка взрывозащиты - 1ExdIIBT4 (по заказу 1ExdIICT4).
• Степень защиты от внешних воздействий - IP66.
• Температура окружающей среды - (-50...+60)°С.
• Климатическое исполнение: УХЛ1.
• Средний срок службы - 15 лет.

Варианты исполнения

Структура обозначения коробок ВУУК показана на рис. 3, в которой:

{gallery width=600}for_goods/105_1.jpg{/gallery}

• число и расположение кабельных вводов - см. рис. 4;
• число клемм - от 0 до 14. Возможны следующие варианты схем соединений (рис. 5):
  • при указании числа "2 … 14" устройство поставляется с платой, на которой установлено соответствующее число клеммных зажимов, электрически не соединенных между собой;
  • при указании "n х m" (n - число электрических цепей, m – число клеммных зажимов в каждой цепи) выполняются электрические соединения клеммных зажимов со стороны печатных проводников платы.
  • комбинированное исполнение, сочетающее б) и в) варианты;
  • при указании "0" устройство поставляется без платы клеммных зажимов;
• наличие смотрового окна (диаметр 45 мм) указывается: “ВУУК-...-СВ”;
• наличие устройства крепления защитной оболочки кабеля - см. раздел “Кабельные вводы”. Примечание: по умолчанию в заказе в коробках применяются кабельные вводы D12.
